Rückfahrtkamera - kein Bild

Grab das alte Thema hier nochmal hoch. Hab auch seit paar Tagen ein schwarzes Bild, wenn man der R-Gang einlegt. PDC funktioniert vorne und hinten inkl. Anzeige im RNS510, die Kamera hinten geht auch auf, Bild bleibt aber aus. Fehlercode liegt drin. 02873 System Control Modul für RFK.

Um das ganze besser zu verstehen: Sendet die Kamera das Videosignal zum Modul, was das Signal erstmal verarbeitet und dann zum RNS510 sendet oder ist das Modul im RNS510 und es wird da direkt verarbeitet?

Videokabel könnte man ja durchmessen. Müsste man aber wissen, ob da noch ein Modul und wenn ja wo zwischen sitzt. So gesehen müsste man dann ja davor und danach messen, um einen eventuellen Kabelbruch auszuschließen.

RNS510 defekt wäre natürlich dumm. Man bekommt die natürlich mittlerweile gebraucht billig, würde dann aber eher gleich zu was modernerem greifen.

Das RNS kannst Du als Fehlerquelle ausschließen. Ich weiß gerade nicht, ob im Golf 6 überhaupt wahlweise die RFK High verbaut wurde, glaube das aber eher nicht. Die High hat in der PQ-Plattform ein externes Steuergerät, das hinter der rechten Kofferraumverkleidung verbaut ist.

Ich gehe aber davon aus, dass Du eine RFK-Low (starre Linien im Bild) verbaut hast. Da ist tatsächlich die Kamera direkt mit dem RNS 510 verbunden. Kabelbruch in der Heckklappendurchführung ist eine denkbare Ursache für das beschriebene Symptom.

Korrektur bzw Ergänzung: ich habe zwischenzeitlich ein wenig recherchiert dazu und festgestellt, dass der Fehler eventuell doch vom RNS bzw dessen Firmware verursacht werden kann.

Welche Version hast Du drauf?

Kabelbruch ist auf jeden Fall denkbar, gerade da an der Heckklappe, wo eben viel Bewegung im Kabel ist. Aber warum dann der Fehler mit dem Steuergerät für die Kamera? Wenn nur das Kabel nicht i.O. wäre, würde man doch eher einen Fehler mit Kurzschluss, unplausibelem Signal oder sowas bekommen. Muss ich morgen direkt mal nachsehen, was da rechts hinten verbaut ist.

... ich habe den Beitrag oben ergänzt, bleibe aber zu 90% beim der Prognose Kabelbruch an der von mir genannten Stelle. Der Fehlercode bedeutet übrigens "kein Signal / keine Kommunikation".

Firmware kann ich morgen nachsehen. Hab aber nie was dran geändert, außer das Kartenupdate von Navi. Kamera hat auch nie Probleme gemacht.

Kabel müsste man halt durchmessen, ob das ankommt was man sendet. Ist das Videokabel geteilt oder durchgehend vom RNS510 bis zur Kamera? Kann mir gut vorstellen das da irgend eine Art Steckverbindung hinten oben im Dach oder so ist.

Wenn es die RFK-Low ist, geht das Signal direkt durch. Stecker an der Cam und am RNS.

RFK low-high... Was ist hier bitte der Unterschied?

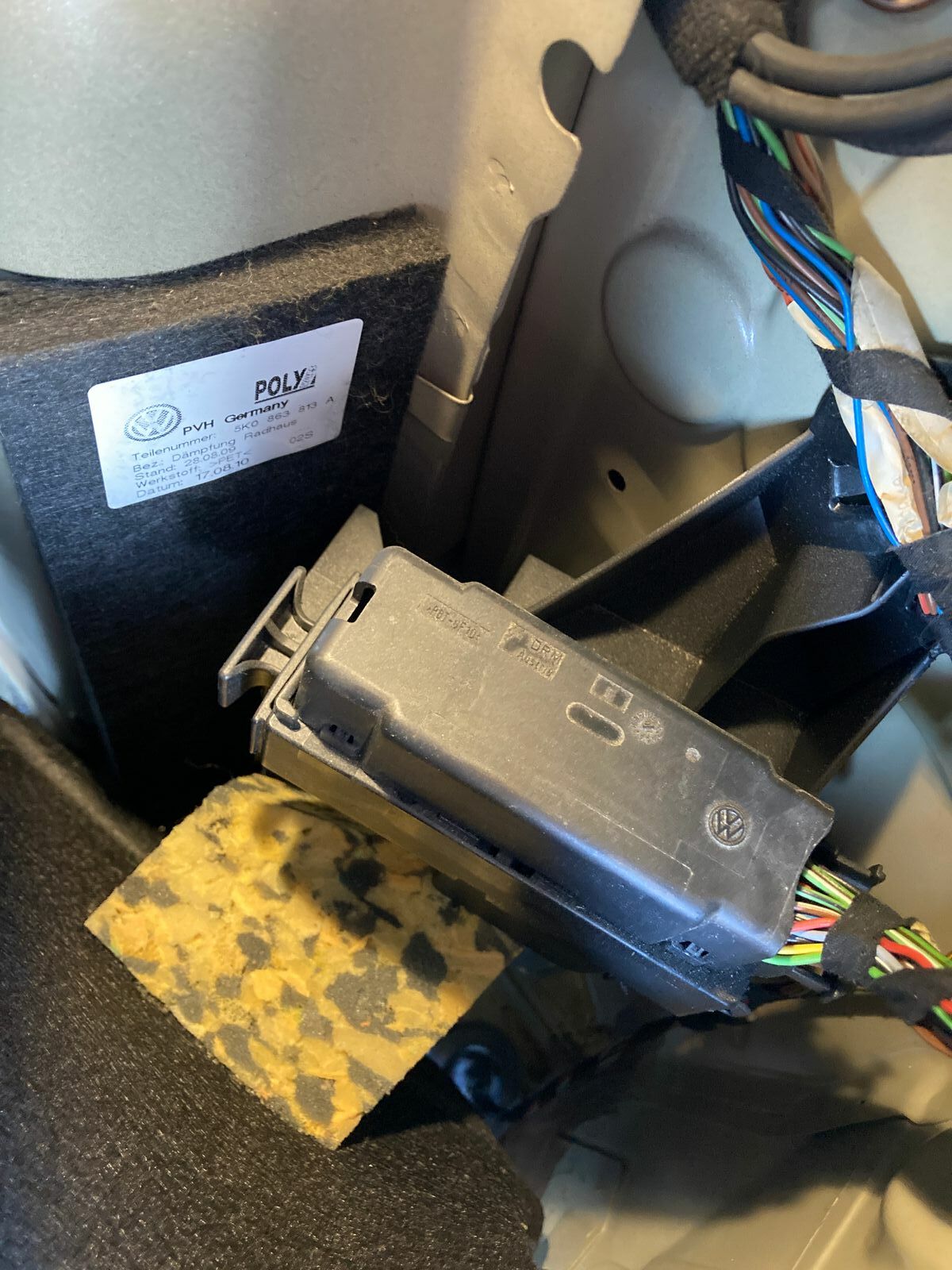

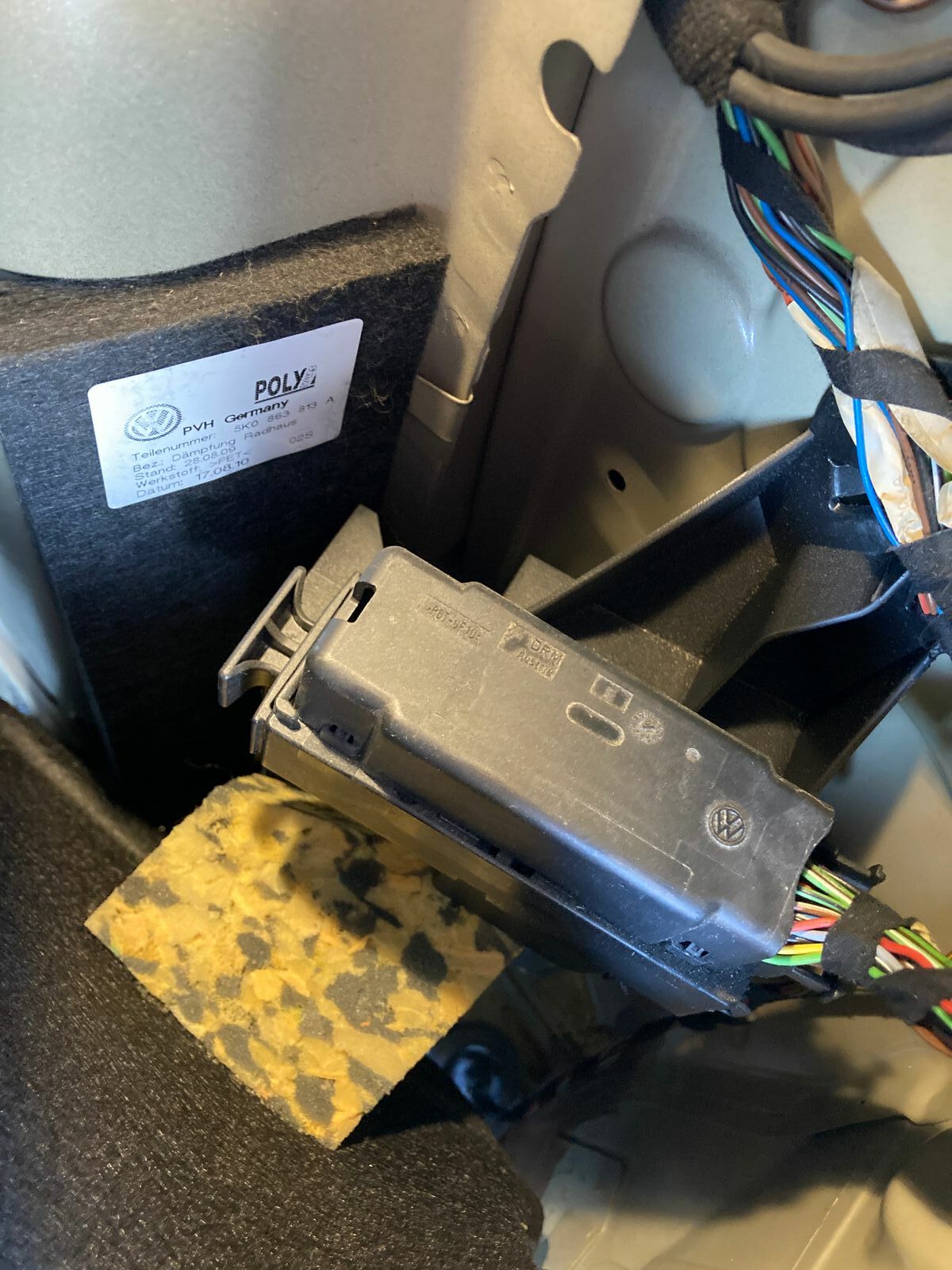

Dumme Frage... Wo findet man die Firmwareversion im RNS510? Und ich habe hinten rechts hinter der Verkleidung irgendein Steuergerät sitzen. Keine Ahnung was das ist.

Nach RFK Stg sieht das nicht aus, das hätte ein glänzendes Metallgehäuse.

Bzgl RNS: Setup-Taste länger gedrückt halten.

Bzgl High vs Low hatte ich bereits geschrieben: High zeigt dynamische Linien beim Lenken an, Low statische.

Hatte das gleiche Problem Ich habe die komplette Kamera hinten ausgebaut und dort wo sie immer rausgeschoben wird konnte ich einen 1A Kabelbruch feststellen. Nach neuem verlöten hielt es dann für ein paar Wochen, jetzt ist wieder alles schwarz

Dann hab ich auf jeden Fall die Low Version. Kabelbruch liegt auf jeden Fall nahe und muss dann auch entweder Übergang Dach-Heckklappe sein oder auch an der Kamera selber. Muss man erstmal drauf kommen.

Ist bekannt ob das das Kabel aus einem Stück besteht, also vom Navi bis zur Kamera oder ist da eine Steckverbindung im Bereich der C-Säule/Dach irgendwo? Das würde den Tausch bzw. die Fehlersuche vereinfachen. Weiter vorne vermute ich da mal kein Kabelbuch, weil da auch keine Bewegung drin ist.

Hallo zusammen,

ich hoffe das ist erlaubt und ich schliesse mich hier mal an, habe das selbe Problem und bekomme einen Schwarzen Bildschirm wenn ich den R Gang einlege. Was mich ab besonders stuzig macht, das ich keine Linse sehe wenn das VW Zeichen aufklappt? Mann sollte doch eine Linse sehen oder nicht? Habe den 6R neu seit 1 Woche, beim ersten 6R hatte ich keine Rückfahrkamera und das zeichen klappte auch nicht auf. Normal sollte doch eine Linse sichtbar sein, eventuell vom Vorbesitzer ausgebaut? 🤔

Gruss

Zitat von Blue-R

Hallo zusammen,

ich hoffe das ist erlaubt und ich schliesse mich hier mal an, habe das selbe Problem und bekomme einen Schwarzen Bildschirm wenn ich den R Gang einlege. Was mich ab besonders stuzig macht, das ich keine Linse sehe wenn das VW Zeichen aufklappt? Mann sollte doch eine Linse sehen oder nicht? Habe den 6R neu seit 1 Woche, beim ersten 6R hatte ich keine Rückfahrkamera und das zeichen klappte auch nicht auf. Normal sollte doch eine Linse sichtbar sein, eventuell vom Vorbesitzer ausgebaut? 🤔

Gruss

Also bei meinem R war der Stellmotor der Kamera kaputt bevor ich ihn gekauft habe. Das wurde natürlich alles repariert für mich.

So wie ich das verstanden habe klappt das VW Zeichen hoch und zusätzlich hat die Kamera einen Stellmotor und wird ausgeklappt/gedreht wie auch immer?

Also wird bei dir wahrscheinlich da ein Kabelbruch sein und die Kamera bewegt sich nichtmehr. Bei mir war der Kabelbruch direkt an diesem Stellmotor, wurde neu verlötet und isoliert.

Die Kamera selbst sitzt fest in einer Fassung im Heckklappenöffner. Nur dieser wird durch einen Stellmotor auf- und zugeklappt.

Also wenn ich die Heckklappe aufmache seh ich keine Kamera. Nur eine Plastikabdeckung mit einer Feder. Zündung an - Handbremse ziehen - R einlegen - dann seh ich die Kamera. Wenn ihr dann immernoch nur das Plastik seht wisst ihr ja was kaputt ist.

Oder muss ich noch ein Video dafür machen ?

Zitat von BeckeR20

Also wenn ich die Heckklappe aufmache seh ich keine Kamera. Nur eine Plastikabdeckung mit einer Feder. Zündung an - Handbremse ziehen - R einlegen - dann seh ich die Kamera. Wenn ihr dann immernoch nur das Plastik seht wisst ihr ja was kaputt ist.

Oder muss ich noch ein Video dafür machen ?

Alles klar vielen dank, werd das nacher gleich mal versuchen.

Top, genau so war es. R Gang rein und voila da guckt ne Linse hinten raus. Jetzz hoffe ich das es keine grosse sache ist und das problem behoben werden kann. Ab in die Garage ubd das beste hoffen, danke euch 👍
